Vrtulová (propelerová) vertikální čerpada typu E

vrtulová čerpadla jsou univerzální a velmi efektivní a jsou použitelná v široké škále aplikací. Můžou být instalována vodorovně, svisle nebo pod určitým úhlem a můžeou být z různých materiálu v závislosti na typu přepravovaného kalu a prostředí.

Přenos je přes ložiska mazaná stejnou kapalinou nebo můžou být kuličková ložiska uložená v olejové lázni. Vrtule se skládá z náboje s břity, které můžou být přizpůsobené stroji v klidovém a odpojeném stavu.

Funkce vrtulových čerpadel

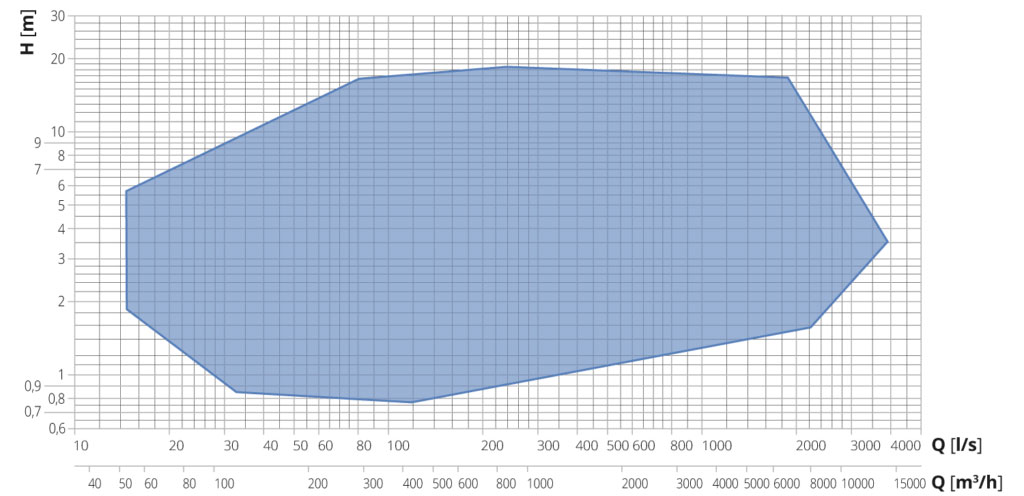

Vrtulová čerpadla řady E mají vysoký průtok a malou dopravní výšku. Charakteristika křivky je závislá na otáčkách a úhlu sklonu břitu.

Vstupní výkon se zvyšuje se sestoupající dopravní výškou a snižuje se průtok. Průtok lze regulovat změnou otáček a sklonem břitu.

Testování

Firma VENERONI má moderní testovací místnost s instalovaným výkonem 400 kW, kde všechny výrobky procházejí přísným testováním. K dispozici je také 500 m³ nádrž a 4 potrubí DN125, DN250, DN500 a DN1000 a slouží pro měření průtoku až 20.000 m³/h. Testovací místnost je vybavená měřícími přístroji, které zaznamenávají a zpracovávají údaje v reálném čase s velkou přesností. Díky spolehlivosti, know-how a vysoce efektivní výrobní procesy a flexibilitě může společnost VENERONI vždycky nabídnout zákazníkovi aktuální stroje a zařízení.

Použití vrtulových čerpadel

čerpadla VENERONI lze použít v široké škále průmyslu  ( aquaparky, čistírny odpadních vod, odpadní vody v průmyslu, bioplynové stanice, zemědělství....atd..)

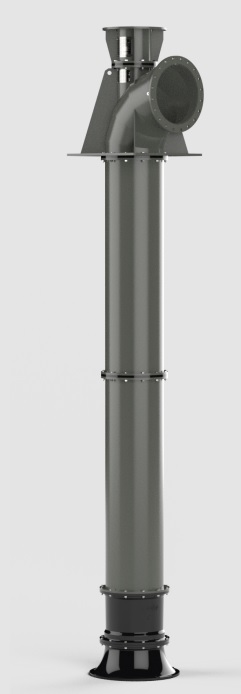

Popis čerpadla:

1 – PODPĚRA HŘÍDELE (SHAFT THRUST SUPPORT)
S valivými ložisky, mazáno tukem nebo olejem, vyráběno hlavními výrobci, s průměrnou životností přes 50 000 hodin provozu.

2 – UCPÁVKA HŘÍDELE (SHAFT SEAL)
Obvykle balená ucpávka, spolehlivá a snadno udržovatelná. Mechanická ucpávka nebo jiné řešení se používá podle potřeby.

3 – VÝTLAČNÍ KOLENO (DELIVERY ELBOW)
Pevná svařovaná ocelová konstrukce, složená z přírubového kolena s výztuhami a podpěrnou deskou; sedlo ucpávky a podpěrný plášť.

4 – PŘEVODOVÁ HŘÍDEL (TRANSMISSION SHAFT)
Vyrobena z vysoce pevné broušené oceli, pečlivě dimenzována pro maximální krouticí moment a složena z dimenzovaných segmentů pro nejvyšší tuhost, spojena tuhými spojkami s pouzdrem. Na nejslabších místech je hřídel vybavena vyměnitelnými ochrannými pouzdry.

5 – VODÍCÍ LOŽISKA HŘÍDELE (SHAFT GUIDE BEARINGS)
Standardní konfigurace zahrnuje speciální protinárazová gumová ložiska mazaná čerpanou kapalinou; bronzové vodicí podpěry mazané tukem nebo kuličková ložiska mazaná olejem s chráněným převodem.

6 – MÍSA ČERPADLA (PUMP BOWL)
S lopatkami tvarovanými pro nejlepší dopravu proudů kapaliny, zajišťující maximální snížení hydrodynamických ztrát a lepší návrat energie.

7 – OCHRANNÝ KROUŽEK (WEAR-RESISTANT RING)
Vyměnitelný kroužek namontovaný v plášti oběžného kola, který chrání mísu čerpadla podle potřeby.

8 – NASÁVACÍ DÝZA (BELLMOUTH)
Vyrobena z kuželového segmentu potrubí se speciálním tvarem navrženým pro minimalizaci ztrát na vstupu a omezení tvorby víru při minimálním ponoru.

E – OBĚŽNÉ KOLO (PROPELLER)
Sestává z kulového středu a lopatek s hydraulickým tvarem pečlivě navrženým pro vysokou účinnost, nastavitelné při zastaveném čerpadle a demontovatelné ve standardní konfiguraci; u větších průměrů je k dispozici i verze s nastavitelnými lopatkami za chodu čerpadla, s manuálním nebo elektrickým ovládáním.

S – OBĚŽNÉ KOLO SMÍŠENÉHO PRUDU (MIXED FLOW PROPELLER)
Otevřené oběžné kolo smíšeného průtoku s lopatkami pečlivě navrženými pro vysokou účinnost.

Pohon: Elektrický motor / sada spojky motoru / traktor
Instalace: Stacionární
Typ čerpadla: Oběžné kolo (Propeller)
Převod: Mazání čerpanou kapalinou / tukem / olejem

Konstrukční materiály pro sladkou vodu: Nátěr základní vrstvou z fosfátu zinku + polyuretanový email / žárově pozinkované
Konstrukční materiály pro mořskou vodu: Nerezová ocel / FBE nátěr (Fusion Bonded Epoxy)

Hlavní vlastnosti:

• Vysoký průtok při nízké dopravní výšce
• Regulace průtoku nastavitelnými lopatkami
• Vysoká účinnost a spolehlivost
• Výjimečná všestrannost a přizpůsobivost

Instalace:

Další instalace:
